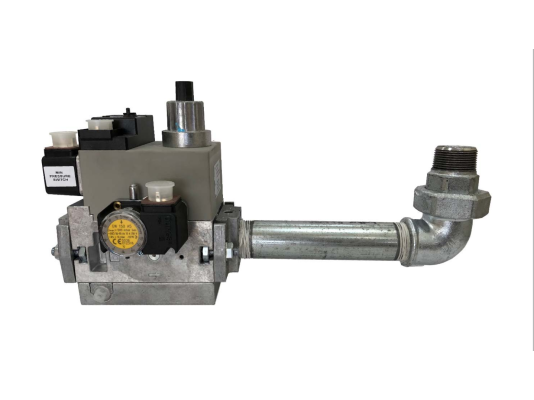

Газовая рампа Baltur MM410 C20S R5/4

Газовая рампа Baltur MM410 C20S R5/4, артикул 19990580, обеспечивает стабильное давление газа перед горелкой, регулирует расход и герметично перекрывает поток. Предназначена для газовых и комбинированных горелок с одноступенчатым управлением, работающих на природном и сжиженном газе.

Описание газовой рампы

  • В состав входят фильтр тонкой очистки, реле минимального давления, стабилизатор давления, два автоматических клапана (основной и предохранительный), регулятор расхода на втором клапане и реле контроля герметичности. Рампа подключается к горелке с помощью резьбы.
  • Электромагнитные клапаны установлены последовательно по направлению газа. Поток проходит через фильтр на входе. При подаче напряжения во время розжига клапаны открываются.
  • Первый клапан соединён с мембраной и пружиной, стабилизирует давление в соответствии с настройками. Второй клапан с регулируемым ходом управляет расходом газа. Скорость открытия регулируется гидравлическим замедлителем. При отключении питания клапаны закрываются.
  • Реле минимального давления контролирует достаточность входного давления и передаёт сигнал автоматику при падении давления для защиты горелки.
  • Реле контроля герметичности следит за плотностью прилегания клапанов и отсутствием утечек.

Основные характеристики:

  • рабочие среды: метан и сжиженный газ;
  • минимальное входное давление — 30 мбар;
  • максимальное входное давление — 360 мбар;
  • предназначена для горелок с одноступенчатым регулированием мощности;
  • регулировка реле минимального давления в диапазоне 24-250 мбар;
  • электромагнитные клапаны класса А гр. 2;
  • раздельное управление электромагнитными клапанами;
  • напряжение питания: 220 В с допуском -15% и +10%;
  • диапазон выходного давления: 4-20 мбар;
  • защита корпуса от пыли и влаги по классу IP54;
  • соединение резьбовое Rp 1 ¼".

Условия эксплуатации

Рампа рассчитана на работу при температуре окружающей среды от -15 до +70 °C для природного газа.

При использовании сжиженного газа минимальная температура ограничена 0 °C из-за риска повреждения уплотнителей при отрицательных температурах.

Монтаж

Газовая арматура может устанавливаться на горелку в различных положениях — снизу, сверху, с поворотом вправо или влево. При монтаже необходимо совместить стрелку на корпусе с направлением потока газа.

Для монтажа в газопровод рекомендуется использовать аксиальный компенсатор BTGA, который снижает вибрации, компенсирует несоосность и уменьшает механические нагрузки. Перед антивибрационной вставкой устанавливается газовый кран BTVS (опции).

Преимущества:

  • высокая надёжность компонентов и сборки;
  • объединение нескольких функций в одном устройстве;
  • точное поддержание давления с учётом настроек;
  • встроенное реле контроля герметичности клапанов;
  • надёжная защита электрооборудования от пыли и влаги;
  • регулируемое реле минимального давления.

Обслуживание

Техническое обслуживание проводится не реже одного раза в год. Требуется тщательная очистка фильтра и замена фильтрующего элемента. Внеплановая очистка необходима при значительном перепаде давления на фильтре или при удвоении перепада по сравнению с предыдущей проверкой (подробности в инструкции).

Артикул: 19990580 Производитель: Baltur, Италия
На складе: В наличии


Стоимость: 1 ₽

Максимальное избыточное давление360 мбар
Диапазон входного давления газаот 30 до 360 мбар
Диапазон выходного давленияот 4 до 20 мбар
Режим эксплуатацииодноступенчатый
Тип соединенияRp 1 1/4"
Габариты41x13.2x35.5 см
Класс пылевлагозащитыIP54
