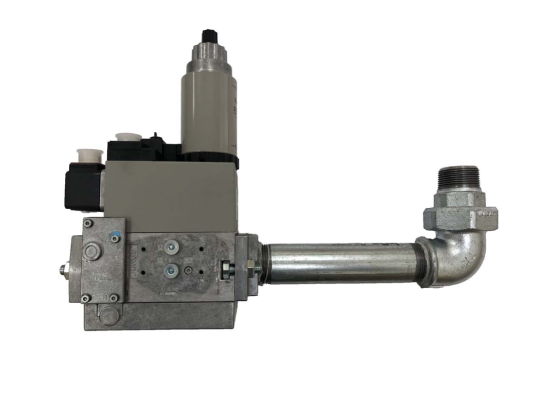

Газовая рампа Baltur BM412 A20C R5/4-T, артикул 19990512, предназначена для оснащения промышленных газовых и газодизельных установок с входным давлением газа до 360 мбар. Она обеспечивает автоматическое управление потоком газа, регулировку и поддержание давления на горелке в соответствии с заданными параметрами, а также герметичное перекрытие газопровода.
Состав газовой рампы
Компактный многофункциональный узел включает в себя:
- разборный фильтр тонкой очистки;
- реле контроля минимального давления газа;
- предохранительный клапан с отсечной функцией;
- стабилизатор давления;
- предохранительный клапан с двухступенчатым регулятором давления.
В комплект входят монтажные элементы для установки на горелку: колено и фланец.
Функциональные особенности
- Электромагнитные клапаны (предохранительный и регулирующий) с общим управлением расположены последовательно по направлению потока и открываются одновременно при подаче напряжения.
- Газ поступает на первый клапан через встроенный микрофильтр, который удаляет посторонние примеси. Реле на входе контролирует достаточность давления для устойчивого горения и при снижении давления ниже допустимого уровня подает сигнал на защитное отключение горелки.
- Первый клапан обеспечивает перекрытие потока и стабилизацию давления, связан с мембраной и регулировочной пружиной. Второй клапан выполняет функции запирания и регулировки давления, состоит из двух соленоидов с раздельным управлением и ступенчатой регулировкой. Регулировка расхода газа осуществляется настройкой скорости подъема клапана.
- При отключении питания клапаны быстро закрываются под действием жестких пружин.
Технические параметры и особенности:
- двухступенчатый режим регулирования;
- рабочие среды: природный и сжиженный газ;
- максимальное и минимальное давление на входе: 360 мбар и 15 мбар;
- регулировка пружины регулятора в диапазоне 4-20 мбар;
- напряжение питания: 220 В с допуском -15%/+10%;
- совместное электрическое подключение клапанов безопасности;
- регулировка переключателя реле минимального давления от 24 до 250 мбар;
- защита компонентов по стандарту IP54;
- резьбовое крепление Rp 1 1/4";
- рабочий температурный диапазон: -15...+70 °C (для сжиженного газа от 0 °C);
- корпус из коррозионно-стойкого материала;
- возможность монтажа с любой стороны горелки.
Монтаж
Рампа крепится непосредственно к горелке. В условиях ограниченного пространства допускается установка отдельно, однако увеличение расстояния до горелки может вызвать сложности с розжигом.
Для подключения к газопроводу рекомендуется использовать антивибрационную вставку и газовый шаровой кран (приобретаются отдельно), что предотвращает передачу вибраций, компенсирует несоосность и снижает механические напряжения.
Обслуживание фильтра
Фильтр разбирается без демонтажа рампы. Плановая очистка и замена фильтрующего элемента проводятся не реже одного раза в год, внеплановая — при засорении. При значительном перепаде давления требуется внеплановое техническое обслуживание.
Преимущества:
- комбинированное устройство с широким функционалом;
- точное регулирование выходных параметров;
- герметичное и быстрое перекрытие газа;
- контроль достаточности давления для горения;
- высокий уровень защиты от пыли и влаги;
- компактная конструкция для удобства монтажа;
- обслуживаемый входной фильтр.
