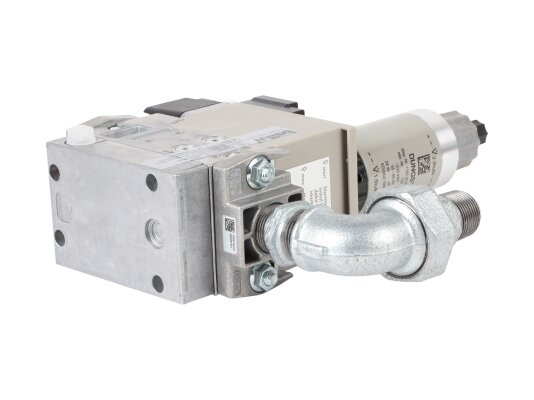

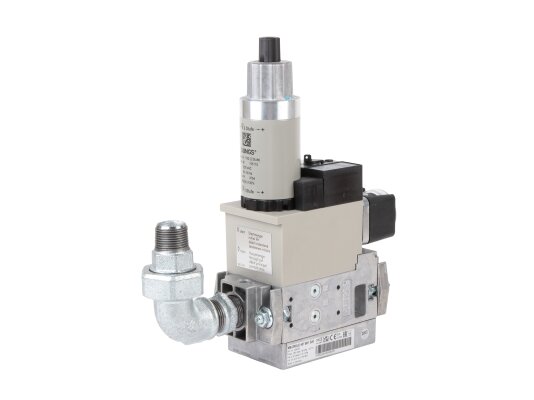

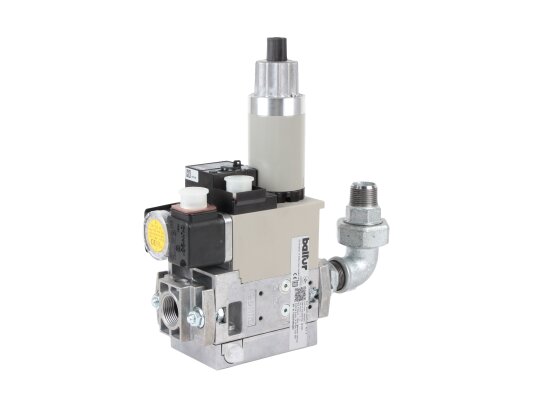

Газовая рампа Baltur BM407 A20C R3/4-B, артикул 19990020, представляет собой компактное многофункциональное устройство, обеспечивающее безопасный розжиг, регулировку давления газа перед горелкой и герметичное перекрытие газопровода. Используется в промышленных системах с максимальным давлением газа до 360 мбар.
В состав газовой рампы входят:
- разборный фильтр;
- реле минимального давления;
- предохранительно-запорный клапан;
- стабилизатор давления;
- предохранительно-запорный клапан с двухступенчатым регулирующим клапаном давления.

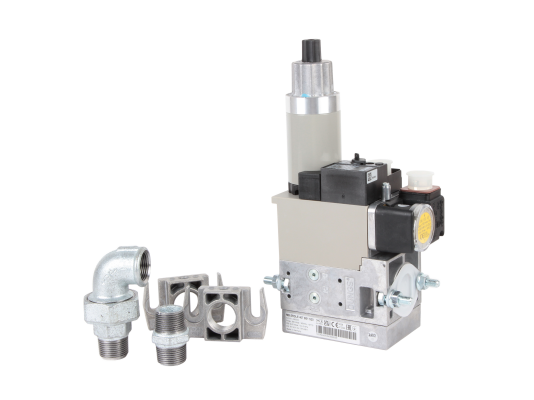

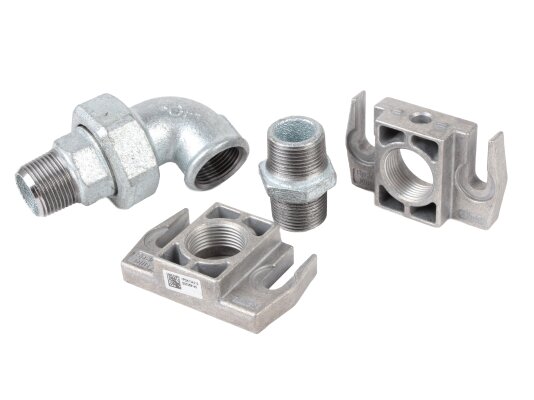

В комплект входят монтажные элементы (колено, фланец). Для измерения давления предусмотрен штуцер. Второй клапан оснащён регулятором скорости подъёма.
Характеристики и особенности:
- рабочее напряжение 220 В с допуском -15%/+10%;
- двухступенчатый режим регулирования;
- поддержка природного и сжиженного газа;
- максимальное и минимальное входное давление газа: 360 мбар и 30 мбар соответственно;
- регулировка давления на горелку в диапазоне 4-20 мбар;
- электромагнитные клапаны с общим электрическим подключением;
- регулировка реле минимального давления в диапазоне 24-250 мбар;
- класс защиты электрооборудования IP54;
- монтаж на горелку с резьбовым соединением Rp 3/4".
Температурный режим
Газовые рампы Baltur BM407 работают при температуре окружающей среды от -15 до +70 °C при использовании природного газа. При работе со сжиженным газом минимальная температура не должна опускаться ниже 0 °C из-за риска повреждения уплотнений.
Функции газовой рампы
- Газ поступает через встроенный разборный фильтр тонкой очистки. Давление газа контролируется датчиком-реле на входе.
- Клапаны безопасности расположены последовательно и открываются одновременно при подаче питания для розжига горелки.
- Первый клапан соединён с мембраной и пружиной, выполняет функции запорного элемента и стабилизирует давление.
- Второй клапан служит для перекрытия потока и регулировки расхода. Он состоит из двух соленоидов для первой и второй ступеней и оснащён гидравлическим замедлителем для регулировки скорости подъёма. При отключении питания клапаны быстро закрываются.
Монтаж на горелку
Газовая рампа может устанавливаться слева, справа, сверху или снизу горелки, а также вдоль её оси, учитывая конструктивные особенности и доступ для обслуживания. Если монтаж на горелку невозможен, допускается установка в другом месте, но это может ухудшить качество розжига.
Для подключения к газопроводу рекомендуется использовать аксиальный компенсатор и шаровой газовый кран (опции), которые защищают от вибраций, компенсируют несоосность и снижают механические нагрузки.
Обслуживание
Техническое обслуживание включает очистку фильтра и замену фильтрующего элемента при необходимости, не реже одного раза в год. При перепаде давления на фильтре более 10 мбар или удвоении значения по сравнению с предыдущей проверкой требуется внеплановое обслуживание.
Преимущества:
- многофункциональное устройство в компактном корпусе;
- упрощённый и быстрый монтаж;
- герметичное и оперативное перекрытие газа;
- регулировка расхода газа;
- точное управление выходными параметрами;
- надёжная защита от пыли и влаги;
- встроенный обслуживаемый фильтр.
Приобрести газовую рампу Baltur и дополнительное оборудование для горелок можно со склада или под заказ.
Артикул: 19990020
Производитель: Baltur, Италия
На складе:
В наличии
