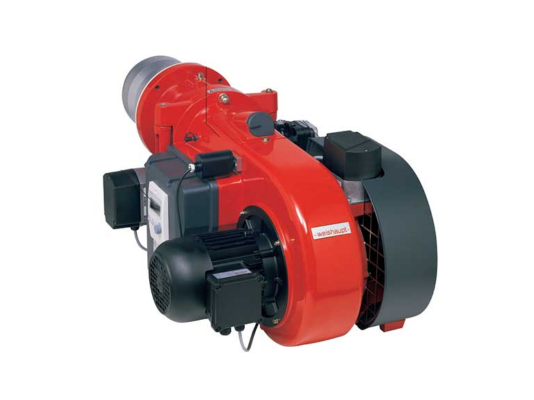

Газовая горелка Weishaupt WM-G 10/3-A, 2, исполнение ZM-LN, артикул 21711031-10001003 предназначена для эффективного сжигания газа с высокой теплоотдачей, низким уровнем шума и вредных выбросов. Благодаря усовершенствованной конструкции корпус стал максимально компактным, при этом увеличена мощность вентилятора. Электронное модулирование обеспечивает широкий диапазон регулировки.
Поддерживаемые виды топлива
Горелка рассчитана на природный газ E/LL и сжиженный газ B/P.
Технология LowNOx
Рециркуляция отработанных газов снижает выбросы оксидов азота, обеспечивая соответствие III классу экологичности по EN 676.
Особенности серии WM-G:
- стабильное давление за вентилятором и повышенная мощность при компактных размерах;
- усовершенствованная система забора воздуха и управление воздушной заслонкой;
- точное цифровое управление с помощью менеджера горения;
- низкий уровень шума благодаря шумоглушителю;
- оптимальное соотношение газа и воздуха за счёт электронного связанного регулирования;
- повышенная защита электрических компонентов, класс IP54.
Конструкция и комплектация
- Моноблочный корпус с встроенным вентилятором, приводимым в движение электродвигателем WM-D 90/90-2/1K5 мощностью 1,5 кВт. Обеспечивает стабильное давление воздуха для полного сгорания смеси с низким уровнем вредных выбросов.
- Управление осуществляется цифровым менеджером горения W-FM 50, контролирующим все процессы для безопасной и эффективной работы.
- Горелка оснащена электронным регулятором мощности, трансформатором розжига с электродом, сервоприводами воздушной заслонки и газового дросселя, смесительным устройством, электродом ионизации, реле давления воздуха, поворотным фланцем и крепежом. В воздухозаборном канале установлен шумоглушитель.
- Система контроля герметичности клапанов проверяет газовые клапаны на утечки при каждом запуске и после аварийного отключения.
- Для настройки параметров и контроля стадий горения предусмотрен блок управления и индикации, связанный с топочным автоматом. Интерфейс позволяет передавать данные на вышестоящие системы через информационную шину или устройства дистанционной передачи.
- В моделях без регулятора частоты менеджер горения управляет силовым контактором или схемой звезда/треугольник. В версиях с регулируемыми оборотами используется частотный преобразователь.
- Объём воздуха регулируется с помощью сервопривода STE 50, который управляет воздушной заслонкой. При остановке горелки заслонка автоматически закрывается для предотвращения тепловых потерь.
- Поворотный фланец облегчает доступ к обслуживаемым узлам, позволяя открывать корпус в обе стороны. Концевой контакт предотвращает запуск горелки при открытом корпусе.
Условия эксплуатации
Рабочий диапазон температуры: от -15 до +40 °C, влажность до 80%. Установка возможна только в закрытых, чистых помещениях с хорошей вентиляцией.
Воздух для горения должен быть свободен от пыли, паров и агрессивных веществ. При необходимости возможна установка системы забора воздуха снаружи.
Основные характеристики:
- питание от сети 230 В/50 Гц (электродвигатель 380 В/50 Гц);
- электронное регулирование мощности по тепловому запросу;
- модуляция мощности от 125 до 900 кВт;
- параметры подключения: Rp 2";
- поддержка прерывистого и непрерывного режимов;
- уровень шума не превышает 83 дБ (измерение на расстоянии 1 м);
- устойчивое пламя при низком и высоком противодавлении;
- обязательная перезагрузка для самодиагностики;
- в комплекте горелочная голова;
- электронный розжиг и ионизационный контроль пламени;
- экологичное сжигание;
- оптимальное соотношение газа и воздуха.
Горелка соответствует стандартам EN 676 и российскому ГОСТу.
Преимущества:
- электронное модулирование мощности;
- широкий диапазон регулировки и применения;
- автоматический режим работы;
- компактный и эргономичный дизайн;
- экономия газа и электроэнергии;
- точное управление процессами;
- безопасность и контроль клапанов на утечки;
- поддержка прерывистого и непрерывного режимов;
- совместимость с топками разных типов;
- поворотный фланец для открытия корпуса в обе стороны;
- защита от тепловых потерь при простое.
Область применения
Благодаря широким возможностям регулировки, компактным размерам и высокой мощности вентилятора, горелка WM-G подходит для различных топочных установок: водогрейных, паровых, отопительных котлов, нагревателей воздуха и другого промышленного оборудования, соответствующего стандарту EN 303.
Артикул: 21711031-10001003
Альтернативные артикулы:
We21711031-10001003;We21711031-1000100-3
Производитель: Weishaupt, Германия
На складе:
В наличии
