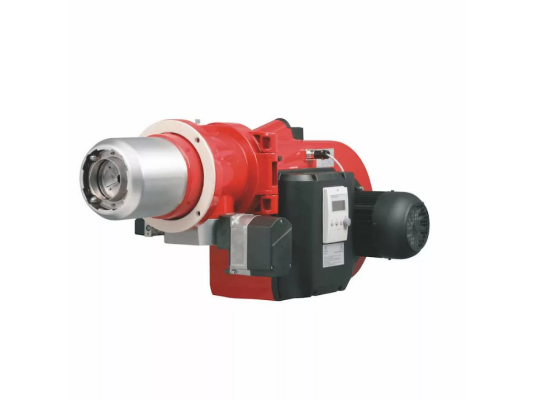

Газовая горелка Weishaupt G 5/2-D, 1, исполнение ZD, артикул 15151591 полностью автоматизирована, что гарантирует высокую эффективность и безопасность эксплуатации. Благодаря мощной вентиляции устройство подходит для установки на любые котлы и теплогенераторы, включая те, где присутствует повышенное противодавление в топке. Соответствует европейскому стандарту EN 676 и директиве 90/396/EWG по газовому оборудованию.
Область применения
Горелка предназначена для работы с природным газом типов Е и LL, а также сжиженным газом F. Используется в отопительных котлах, паровых и теплогенераторах, а также в различном технологическом оборудовании. Переход между видами газа осуществляется путем перенастройки горелки.
Благодаря системе принудительного наддува газовая горелка Weishaupt G способна преодолевать высокое сопротивление в топках, что делает её оптимальной для современных мощных котлов.
Режим работы
Мощность регулируется плавно с двухступенчатым режимом. Горелка оснащена сервоприводом с временем выбега 8 секунд, обеспечивающим оперативное управление. Настройка воздушной заслонки и газового дросселя выполняется с помощью регулировочного диска. Синхронизация движения исполнительных механизмов предотвращает резкие перепады давления в топке и газовой линии при включении и переключении горелки.
Перед запуском задаются рабочие параметры для большого и малого горения. Автоматически происходит плавный переход между ступенями в зависимости от потребности в тепле, без резких изменений расхода газа.
Контроль горения
Отдельно устанавливаемый блок автоматики управляет всеми функциями и процессами, обеспечивает постоянный контроль и безопасное отключение при неисправностях. Наличие пламени контролируется ионизационным электродом.
Газовая арматура
Для безопасной работы системы сжигания применяется надежная газовая арматура. Горелка оснащена двойным электромагнитным клапаном класса А, выполняющим функции предохранения и запирания. Устройство контроля герметичности повышает безопасность, обнаруживая утечки и своевременно блокируя подачу газа.
Дополнительные характеристики и особенности:
- питание от сети переменного тока 230 В;
- связанное регулирование подачи газа и воздуха с помощью дисков настройки;
- плавно-двухступенчатое регулирование мощности в диапазоне 225-1250 кВт;
- автоматическое управление функциями и подключенными устройствами;
- пониженная пусковая мощность для мягкого розжига;
- защитное отключение при низкой нагрузке;
- откидной фланец для удобства настройки и обслуживания блока смешивания;
- концевой выключатель на откидном фланце;
- встроенный коммутационный блок;
- защита от теплопотерь при остановке горелки;
- режим предварительной продувки камеры сгорания;
- низкий уровень шума при горении.
Конструкция
Горелка выполнена в виде моноблока с вентиляторным двигателем особой конструкции, расположенным под углом 90° к воздушному потоку. Обеспечен удобный доступ к узлам для ускорения и упрощения сервисного обслуживания. В состав входят трансформатор зажигания, электроды розжига и контроля пламени, блок автоматики и другие компоненты.
Горелка прошла необходимые испытания, соответствует стандарту EN 676 и директиве 90/396/EWG. Поставляется с фланцем, уплотнением и крепежом.
Основные преимущества:
- плавный переход между ступенями мощности;
- высокая эффективность и экологичность;
- широкий диапазон регулировки тепловой мощности;
- отсутствие пульсаций и скачков расхода газа;
- автоматизированное управление;
- откидной шарнир и свободный доступ к рабочему узлу;
- защита от теплопотерь при остановке горелки.
Условия установки
Газовые горелки Weishaupt G предназначены для монтажа в закрытых помещениях с температурой окружающей среды от -15° до +40 °С и влажностью до 80%.
Артикул: 15151591
Альтернативные артикулы:
We15151591;We1515159-1
Производитель: Weishaupt, Германия
На складе:
В наличии
