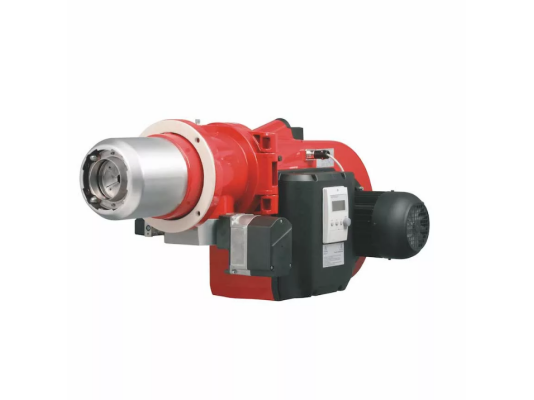

Газовая горелка Weishaupt G 5/1-D, 1, исполнение ZMID, артикул 15151782 функционирует в плавно-двухступенчатом или электронномодулируемом режиме с широким коэффициентом регулирования 1:20. Устройство легко монтируется, настраивается и обслуживается. Совместимо с котлами и теплогенераторами различных типов.
Особенности исполнения ZMID:
- коэффициент регулирования 1:20;
- питание от сети переменного тока;
- возможность плавно-двухступенчатого или модулируемого регулирования;
- широкая область применения;
- возможность подключения импульсной линии к управляющему регулятору;
- полностью автоматическая работа;
- специальные заслонки для газа и воздуха;
- стабильный наддув благодаря мощной вентиляции;
- высокое качество сжигания топлива;
- низкий уровень шума;
- режим предварительной продувки камеры сгорания;
- откидная конструкция для удобного доступа к рабочему узлу;
- простой монтаж, настройка и техническое обслуживание.
Рабочая среда
Горелка предназначена для работы на природном газе типов Е и LL, а также сжиженном газе B/P. Использование других газов возможно только после согласования с производителем. Переключение между газами осуществляется путем перенастройки.
Регулирование
Устройство работает в плавно-двухступенчатом или модулируемом режиме (при наличии соответствующего регулятора мощности). Регулирование мощности происходит медленно, максимальное время выбега сервопривода — 42 секунды.
Связанное управление воздушной заслонкой и газовым дросселем осуществляется с помощью двух регулировочных винтов.
При двухступенчатом режиме параметры первой и второй ступени задаются в пределах диапазона мощности. Горелка автоматически плавно переключается между малым и большим горением без резких изменений расхода газа. При модуляции мощность регулируется в любом положении диапазона в соответствии с тепловой потребностью.
Основные характеристики:
- диапазон мощности: 200-1000 кВт;
- медленное регулирование мощности (до 42 секунд);
- коэффициент регулирования 1:20;
- питание от сети 230 В;
- блок автоматики LFL 1.322 для управления функциями;
- контроль пламени методом ионизации;
- температурный диапазон эксплуатации: -15°...+40 °С, влажность до 80%;
- низкий уровень шума.
Безопасность
Горелки Weishaupt соответствуют стандартам безопасности и надежности. Оснащены реле давления газа и воздуха, электромагнитными клапанами класса А, которые блокируют подачу газа при:
- низком входном давлении газа;
- отсутствии подачи воздуха;
- недостаточном или отключенном электропитании;
- срабатывании ограничителей;
- прекращении горения пламени.
Газовая арматура, включая электромагнитные клапаны, регулятор давления, реле давления, фильтр, запорный кран и соединительные элементы, поставляется отдельно.
Условия установки
Горелки и газовая рампа предназначены для эксплуатации в закрытых помещениях, защищенных от атмосферных воздействий.
Конструкция
Горелка выполнена в компактном моноблочном корпусе. Электродвигатель приводит в движение вентиляторное колесо, расположенное под углом 90° к воздушному потоку. Регулировочные элементы и огневая голова находятся в свободном доступе. Откидной шарнир позволяет открывать корпус в обе стороны для удобства обслуживания.
Специальная воздушная заслонка обеспечивает почти герметичное закрытие, расширяя диапазон регулирования.
Преимущества:
- высокая эффективность и экономичность;
- широкий диапазон регулирования;
- плавное двухступенчатое или модулируемое управление;
- совместимость с разными типами топок;
- стабильное горение и мощный наддув;
- управление через блок автоматики;
- низкие выбросы NOx;
- откидной шарнир и удобный доступ к обслуживаемым узлам.
Область применения
Горелки Weishaupt G ZMID используются в промышленности, в сушильных, обжиговых и плавильных печах, котлах и теплогенераторах, а также в других технологических установках.
Артикул: 15151782
Альтернативные артикулы:
We15151782;We1515178-2
Производитель: Weishaupt, Германия
