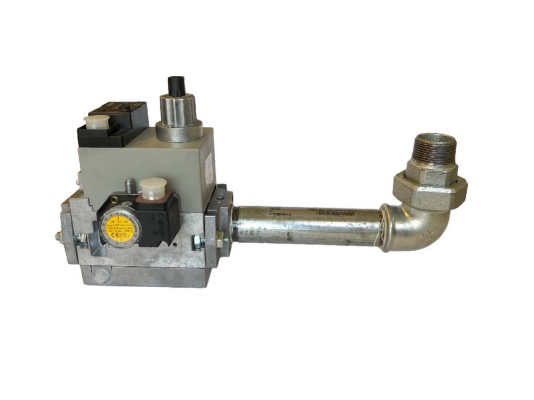

Газовая рампа Baltur MM407 F20S R3/4, артикул 19990555, предназначена для стабилизации давления, безопасной работы, регулировки расхода газа и контроля утечек. При возникновении неисправностей или опасных ситуаций она быстро и герметично перекрывает газовый поток. Применяется в газовых и комбинированных горелках с одноступенчатым управлением мощности.
Основные характеристики и особенности:
- рабочие среды: метан и сжиженный газ;
- одноступенчатое регулирование мощности;
- максимальное давление газа на входе — 360 мбар;
- минимальное входное давление — 30 мбар;
- рабочее напряжение: 230 В с допуском -15% и +10%;
- электромагнитные клапаны класса А гр. 2 с раздельным управлением;
- защита электрооборудования по классу IP54 от пыли и влаги;
- соединение резьбовое, Rp 3/4";
- выходное давление регулируется в диапазоне 4-20 мбар;
- регулировка реле минимального давления и контроля герметичности в пределах 24-250 мбар.
Подробности о конструкции газовой рампы
- В комплект газовой арматуры входят моноблочный блок электромагнитных клапанов с фильтром, реле минимального давления с функцией контроля герметичности, регулятор и стабилизатор давления, регулятор скорости открытия клапана, крепежный фланец, колено и штуцер.
- Основной и предохранительный клапаны установлены последовательно по направлению потока и имеют отдельное электрическое подключение. Они открываются при подаче напряжения во время розжига, управляемого менеджером горения.
- Перед первым клапаном газ проходит очистку через фильтр от мелких загрязнений.
- Первый клапан стабилизирует давление, соединён с мембраной и пружиной регулировки. Второй клапан оснащён регулятором расхода газа и гидравлическим замедлителем для плавного открытия.
- При отключении питания клапаны быстро закрываются под действием пружин.
- Реле выполняет двойную функцию: контролирует достаточность входного давления и проверяет герметичность клапанов, посылая сигнал автоматику горелки при снижении давления или утечках.
Монтаж
Газовая рампа подключается к горелке и может устанавливаться в разных положениях — снизу, сверху, с поворотом влево или вправо, вдоль оси горелки — в зависимости от конструкции.
При установке важно соблюдать направление потока газа, совпадающее со стрелкой на корпусе. Монтаж и настройку должен выполнять квалифицированный специалист.
Для подключения используется антивибрационная вставка, которая предотвращает передачу вибраций на газопровод и компенсирует несоосность соединений.
Условия эксплуатации
Рампа рассчитана на работу при температуре окружающей среды от -15 до +70 °C для природного газа и от 0 до +70 °C для сжиженного газа.
Обслуживание
Фильтр требует регулярного обслуживания — не реже одного раза в год. Внеплановая очистка и замена фильтрующего элемента необходимы при заметном падении давления после фильтра.
Артикул: 19990555
Производитель: Baltur, Италия
На складе:
В наличии
